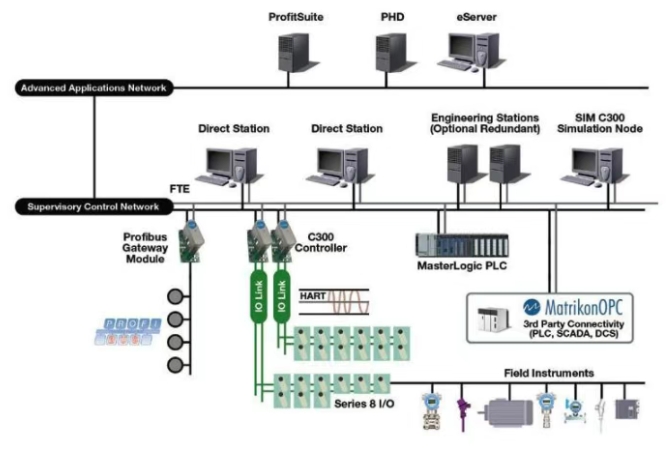

EPKS系统SIGNALSEL (信号选择器)模块的使用

EPKS系统SIGNALSEL (信号选择器)模块的使用

一、描述

信号选择器功能块最多可接受6个输入信号，并且经过配置可对如下输入进行操作：

·选出具有最小值的输入；

·选出具有最大值的输入；

·选出具有中间值的输入；

·计算输入的平均值；

·根据“Multiplex”(多路复用)的值选择输入，即作为多路复用器。

二、功能

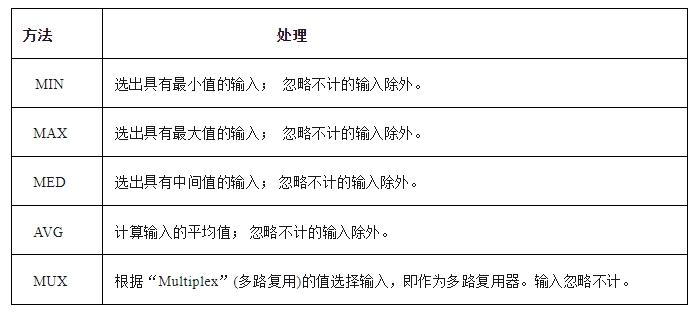

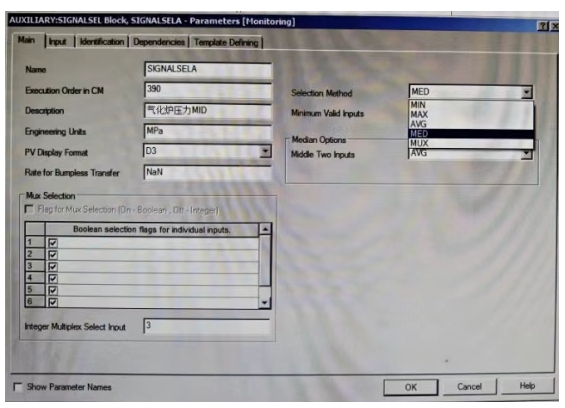

该功能块支持以下输入选择方法：

三、输入

·功能块可在P[1]到P[6]间选择接受2到6个输入。 小的两个输入为所需的P[1]和P[2]。

·所有输入均须从其他功能块获取。

·如果所连接的输入少于两个，在模块加载时应发出“至少需要连接两个输入”的警告，并且避免启动模块。

·如果有效输入的总数小于可配置参数“最少有效输入(NMIN)”值，FB的输出则应出错。

·NMIN参数只能采用以下选择方法：MIN、MAX、MED或AVG，如果选择的方法为MUC或实行的是强制选择，则无法奏效。

四、输出

·辅助PV模块应有输出PV和对应的状态PVSTS。

·如果有任何项被选作输出，应备有SELIN参数用以指示输入。

·模块应有以下输出标志：

-IGNORD：一个用于指示是否有输入被忽略的标志；

-IGNORDFL[1…6]：对应每个输入的单个标志，指示是否该输入被忽略。

五、配置范例

例1 选择方法为MED

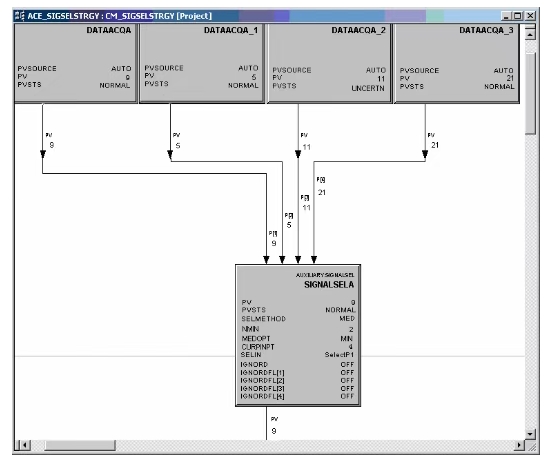

配有4个输入来查找有效输入中间值的SignalSel模块所设定的策略将按下面的方式执行：

情况1：

这种情况如上图所示，设定为“Middle Two Inputs (MEDOPT):MIN”(“中间两个输入(MEDOPT)：MIN”)。

因此，所选择的输入应该是中间两个输入值(P[1]和P[3])中的最小的一个，即P1。选择了P1并且SignalSel的PV值等于9，即P[1]的值。

情况2：

如果模块设定为“Middle Two Inputs (MEDOPT):MAX”(“中间两个输入(MEDOPT)：MAX”)，以下参数的值将变为：

PV: 11

PVSTS: UNCERTN

SELIN: 选择P3

此时选择的就是中间两个输入值(P[1]和P[3])中最大的一个。因此，选择了P3，且PV等于11，即P[3]的值。PVSTS等于“UNCERTN”，这是因为选择的输入P[3]对应的状态不确定(“UNCERTN”)。

情况3：

如果模块设定为 “Middle Two Inputs (MEDOPT):AVG”(“中间两个输入(MEDOPT)：AVG”)，以下参数的值将变为：

PV: 10

PVSTS: UNCERTN SELIN: None

此时选择的就是中间两个输入值(P[1]和P[3])中的平均值。因此，选择了“None”，PV等于10。PVSTS的状态为“UNCERTAIN”，这是因为选择的输入为P[1]和P[3]的平均值，其中一个的状态不确定(“UNCERTN”)。

情况4：

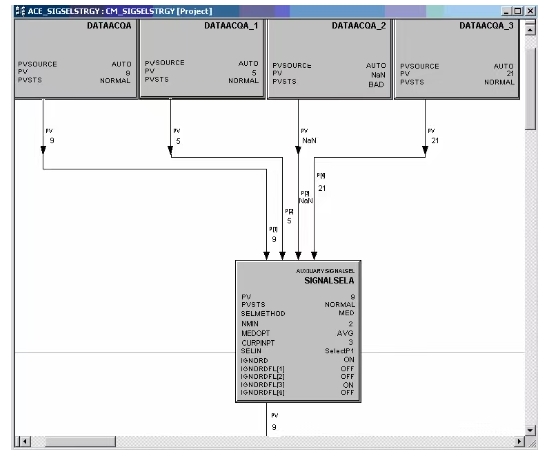

假设输入P[3]出错。此时，只有三个(奇数个)输入有效，这三个当中的中间值(P[1])则直接作为PV，不论MEDOPT(只有有效输入的数量为偶数时可用)的值是多少。其策略可参看下图：

情况5:

假设输入P[1]、P[3]、P[4]被忽略，则分别设置对应的IGNORDFL[ ]参数。此时若只有一个输入有效而且CURINPT小于NMIN，那么模块输出被设置为“Bad”，SELIN设置为“None”。

情况6：

此时，用户可用强制选择覆盖以前的选择，即同时设置FRCPERM和FRCREQ，FRCSEL所表示的输入应被选作输入。用户也可强制选择忽略输入。
